SK 1202 F HS ERGON - Упаковщики в термоусадочную пленку (производительность до 135+135 уп./мин)
В серию SK входят упаковочные автоматы, предназначенные для упаковки емкостей из пластика, металла или стекла. В зависимости от модели, можно изготавливать следующие типы упаковок: только пленка, подложка из картона + пленка, только лоток, лоток из картона + пленка.
В зависимости от моделии типа упаковываемого продукта упаковщики серии SK могут достигать скорости производства в 450 упаковок в минуту (в трёхрядной версии). Реализуемые форматы зависят от формы, вместимости и размеров емкостей; в целом, наиболее востребованными рынком конфигурациями являются следующие: 2x2, 3x2, 4x3 и 6x4.
Весь модельный ряд SK оснащен электронной системой формирования групповой упаковки. В зависимости от потребностей клиента, автоматы могут быть укомплектованы однорядной, двухрядной и трёхрядной подачей сформированной упаковки (по заказу). Смена формата производится автоматически.
| SK 1202 F HS | |
|---|---|
| Скорость (Уп./мин) | 270 |
| ??? ???????? | Термоусадочная пленка |
| Потоки | 2 |
1На входе автомата специальная группа направляющих ориентирует емкости, поступающие сплошным потоком с ленты цепного транспортера, изготовленной из термопластика с низким коэффициентом трения. В зоне формирования упаковки емкости непрерывно группируются в заданный формат с помощью синхронизированных электронным путём делителей и валов.
2В моделях P и T подложка (или заготовка лотка из гофрированного картона) отбирается из магазина ротационным захватом, состоящим из двух групп присосок и вакуумного насоса. Подложка (или заготовка) проходит отсек подъема картона и размещается под группой товаров, поступающих длинной стороной вперед.
3В формировщике лотков специальные механические устройства сгибают передние и задние края бигованной заготовки. клеевой пистолет распыляет тонкий слой горячего клея на боковые клапаны, которые затем сгибаются внутрь, формируя таким образом лоток.
4Разматывание бобин, размешенных в нижней части машины, контролируется вентильным двигателем, обеспечивающим равномерное натяжение пленки по всей её длине. Пленка отрезается ножом с моторизованным лезвием, оборачивается вокруг сформированной группы продукта и подворачивается внахлёст под дно лотка.
Модульная структура
Применение конструктивных решений линейки ERGON привело к уменьшению требуемого количества модулей для термоусадочного упаковщика SK: Всего 4 модуля собираются в готовую машину серии SK, тем самым упрощая подбор электронных и механических компонентов.Эксплуатационная гибкость
Упаковщики Smiflexi позволяют упаковывать широкую гамму товаров в тару самых разных видов и конфигураций и, благодаря этому, являются эффективным и гибким техническим решением, способным удовлетворить изменчивые вкусы конечного потребителя как на сегодняшний день, так и в будущем. Каждый упаковочный автомат может быть оснащён дополнительным оборудованием, расширяющим его производственные возможности и функции, предоставляя практически неограниченные возможности для персонализации конечной упаковки.Безопасность и простота управления
Машина оснащена раздвижными дверьми из анодированного алюминия с механизмом замедления закрытия для устранения риска травм оператора. Дверцы можно держать как за края, так и за алюминиевую ручку во всю длину дверцы.Быстрое и экономичное обслуживание
Машина производится с учетом новейших решений по упрощению обслуживания. Скругленные раздвижные двери, возможность установки двигателей у края машины, использование электронных узлов и минимизация механических узлов, подверженных износу - лишь некоторые из примеров.Непрерывный процесс формирования упаковки
Благодаря непрерывному рабочему циклу продукт продвигается плавно по всей длине производственной цепочки, без рывков и остановок. Это способствует лучшей сохранности ёмкостей и обеспечивает большую надежность и лучшее качество упаковки, а также снижает показатели механического износа.Пластмассовые делители продукта
В зоне формирования упаковки использование пластмассовых делителей, более долговечных, чем металлические, позволяет снизить уровень шума, а также сводит к минимуму бой стекла и повреждение этикеток.Точная размотка пленки с постоянным натяжением
Размотка пленки происходит с помощью бесщеточных моторов (по одному на каждую бобину). Они обеспечивают точное и непрерывное натяжение пленки. Также новая система натяжения пленки дополнительно оснащена поршнем, который позволяет быструю и простую смену с одного потока на два/три потока.Автоматическое разрезание пленки
Блок разрезания пленки моторизован прямыми приводами, которые упрощают операции по обслуживанию, уменьшают уровень шума, экономят элетричество и обеспечивают высокую надежность и точность движения.Термоусадочный туннель с новейшими технологиями
Термоусадочный туннель оснащен новейшими технологическими решениями, такими как: оптимизированная настройка воздушных потоков, статическое реле для управления термосопротивлением, автоматическая смазка, пневматическая система эвакуации упаковок в случае перебоя с питанием (устройство - опция) и мониторинг потребления электроэнергии благодаря внешнему дисплею (опционально).Дружественный к пользователю интерфейс человек-машина
Панель управления POSYC, перемещающаяся по рельсовым направляющим вдоль всей длины автомата, позволяет даже не очень опытным операторам легко и эффективно обслуживать упаковщик. Это становится возможным благодаря чрезвычайно интуитивному графическому интерфейсу, сенсорному экрану и представленным в POSYC передовым функциям диагностики и технической поддержки. Кроме того, предусмотрена возможность установки двух панелей управления – по одной на каждой из двух сторон машины, для большего удобства оператора линии.Двигатель со встроенным приводом
Новый двигатель ICOS, который устанавливается на машины SK ERGON, оснащен двумя цифровыми сервоприводами по краям двигателя. Данное решение позволяет упростить его установку и уменьшить теплогенерацию в электрошкафу.Автоматическая смена формата

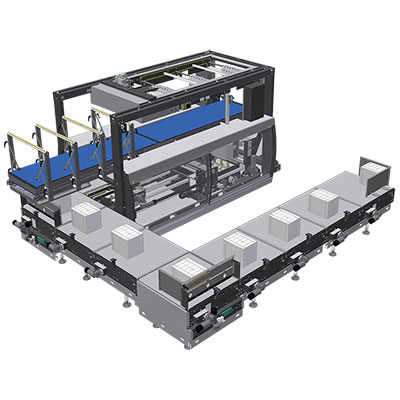

Система автоматической смены форматов с автоматической донастройкой машины устанавливается по умолчанию на модели F и доступна в качестве опции для моделей P и T. Она значительно упрощает работу оператора, которому требуется только выбрать требуемый формат на дисплее. Дополнительно упрощает работу наличие колесика для настройки разделения продукта и упаковщика движущегося продукта с настраиваемой высотой.Система "Easy Load"
TS - Штабелер
NEW TS (Tray Stacker) – это штабелирующее устройство для укладки в два или более ряда емкостей из пластмассы, металла или стекла, упакованных в лотки, картонные подложки или без какойлибо опоры (только для алюминиевых банок, которые взаимно зацепляются). Устанавливается на упаковщиках в термоусадочную пленку SK, упаковщиках в картон WP и комбинированных машинах CM.
Состоит из электронного штабелера непрерывного цикла с производительностью до 60 упаковок в минуту (в зависимости от модели машины и типа продукта). Реализуемые форматы зависят от формы, вместимости и размеров емкостей; в целом, наиболее востребованными рынком конфигурациями являются следующие: 4x3 и 6x4.
В наличии имеются модели для укладки как в единичный, так и двойной ряд.
На выходе автомата по формированию лотков установлена система, работающая по принципу декартовых осей, которая укладывает упаковки в два или более ряда.
Прежде чем упаковка поступит в термоусадочный тоннель, она оборачивается пленкой, которая сваривается по дну упаковки.
Система "Easy Open"
Система Easy Open предназначена для установки как на упаковщиках в термоусадочную пленку SK, так и на комбинированных упаковщиках серии CM, и состоит из устройства, которое при отрезании перфорирует упако- вочную пленку.
Блок поставляется укомплектованным двумя типами пуансонов – формы «X» и формы «H», и может применяться как на однорядных, так и на двухрядных производственных цепочках.

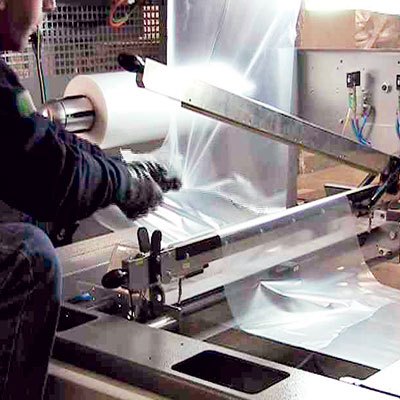

Устройства для спайки пленки
